冲床精度检查工具——圆柱规
冲床精度检查工具——圆柱规
冲床滑块上下运动和机身台盘面的垂直度为重要的静态精度检测项目之一，为确保其精度的可靠性和量具的便携性，检测量具常采用钢质的圆柱规，因此确保钢质圆柱规精度符合CNS8093-B6059规范及使用保养是日常重要的工作项目。
冲床检测上使用的钢质圆柱规具有底面积小、任意方向皆可量测、价格便宜、可以携至客户现场等优势，另其磨耗后及精度有误差时可采用表面镀层再研磨，精度检测符合标准即可再利用，避免增加新购品之成本费用。

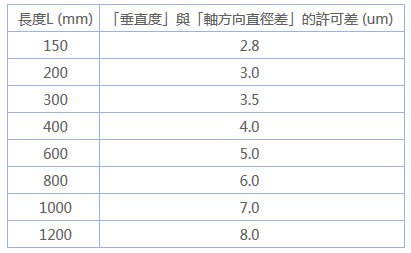

圆柱规的精度，依CNS8093-B6059规范的要求，其垂直度与轴方向直径差必须符合2+(L/200)um的标准，而L指的是圆柱规的长度。所以冲床上常用的圆柱规，其精度许可差计算起来如下表：
因圆柱归为检测标准量具，在使用与保养上需特别用心，否则圆柱规损坏后，而造成量测上误差。圆柱规既然是量具，定期校验为必要之重要项目，检测人员使用时可采多方向比对，确保量测精度。
