　　80吨开式固定台冲床JC21-80T冲床



　　80吨开式固定台冲床型号为JC21-80T，适用于冲孔、落料、弯曲、浅拉伸等多种冲压工艺；机身采用铸件结构，机身采用开式固定式，机身刚性好、变形小；采用转键式刚性离合器，性能可靠，动作灵敏；采用压塌式保险块，确保压力机安全生产。

80吨开式固定台冲床装配现场

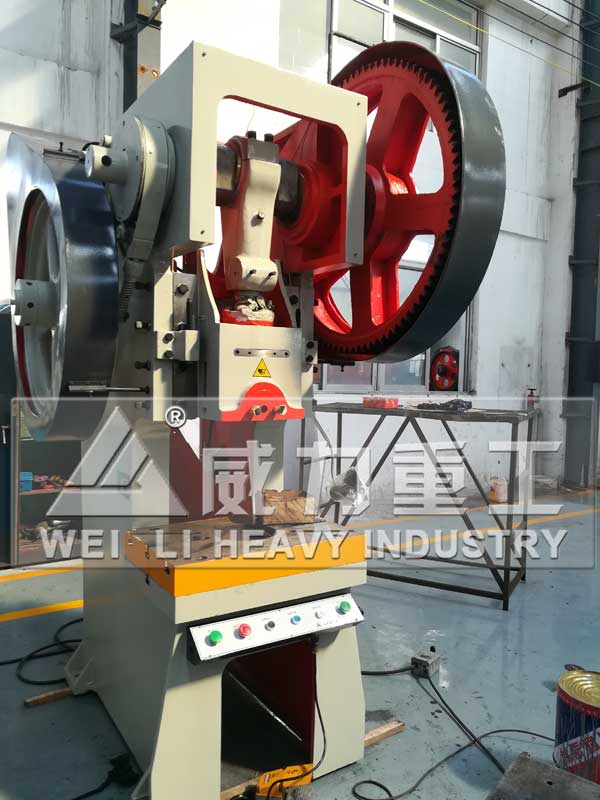

JC21-80T开式固定台冲床

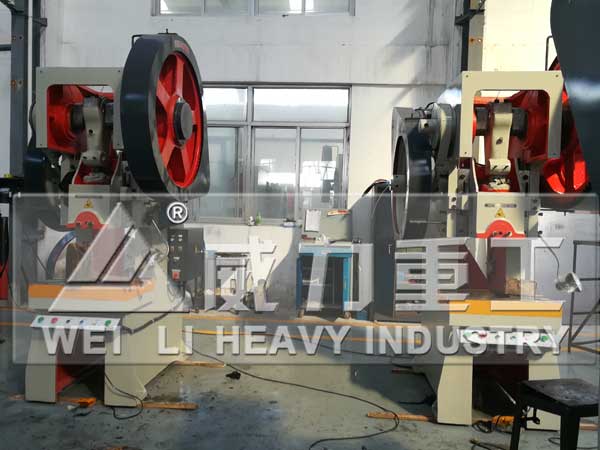

80吨冲床生产车间

　　J21-80吨固定台冲床主要用途：



　　◆适合于落料、冲孔、成形、弯曲、浅拉伸等多种冷冲压工艺的实现。



　　◆广泛应用于电子元件、仪器仪表、五金工具、玩具、车辆、机械、家机具等工业领域。



　　◆通用性好，结构简单，操作与维修方便。属经济型压力机。



　　机器性能特点：



　　1、机身直线形设计、均衡受力、不变形、刚性强；



　　2、超高的封闭高度、装模空间大；



　　3、滑块矩形六面导向、精度高、稳定性好；



　　4、外撑式特大机座、提高80吨开式固定台冲床安装稳定性、安全性；



　　5、内置式油路、电路、美观整洁、更具安全性、可靠性；



　　6、双手操作按钮开关、符合压力机国家安全标准；



　　7、操作简单、使用维修方便，适用于各种重负荷冲压及热模红冲锻压加工。



　　JC21-80T冲床主要技术参数：

项目名称	单位	JC21—80
公称力	kN	800
公称力行程	mm	8.5
滑块行程	mm	120
滑块行程次数	min-1	50
很大装模高度	mm	270
装模高度调节量	mm	80
滑块中心到机身距离	mm	260
垫板厚度	mm	90
立柱间距	mm	350
工作台尺寸（前后×左右）	mm	480×800
工作台孔尺寸（孔径）	mm	250
滑块底面尺寸（前后×左右）	mm	272×320
模柄孔尺寸（直径×深度）	mm	50×70
主电机功率	kw	7.5
压力机外形尺寸（前后×左右）	mm	1850×1350
压力机高度	mm	2740
机身很大可倾斜角度	Deg	30°
压力机整机重量	kg	5000

　　80吨开式固定台冲床安装注意事项：



　　1)、冲床安装前开始应确认模具刃口锋，凹模刃口上没有崩口，凸模没有缺角。假如有崩口或缺角，请首先惹楗刀口。



　　2)、合模前应在上、下模之间垫入一张硅钢片，防守由于搬运进程碰伤刀口。



　　3)、在模具装上冲床前，要用油石把底面和上面的毛刺磨掉，用布条将废物收拾纯洁。如果模具上下平面上有毛刺或垃圾，将引起冲片毛刺超差。



　　4)、冲床调整滑块行程至满意位置压紧上模，必须保证模柄或模架上平面于滑块的底面伶俐贴合，下模压板螺钉轻轻压紧。而后冲床朝上调整滑块，取出中心的硅钢片。放松下模压板螺钉，向下调整滑块，直至凸模进入凹模3~4mm，压紧下模压板螺钉。冲床新模具冲一会凸模必须进入凹模3~4mm，不然，要出现凸模崩口或凹模涨裂。



　　5)、起飞滑块至上死点位置，调整冲床打杆止退螺钉，至松紧妥当，然后空转几次，观察模具及冲床各机构工作是否寻常。如果没有异常景况，就可以开首生产了。
