JC21-40T开式固定台冲床
产品分类: JC21-40T开式固定台冲床
JC21-40T开式固定台冲床 JC21-40T开式固定台压冲床广泛应用精密电子、通讯、电脑、家用电器、汽车零部件、马达定转子等小型精密零件的冲压加工。该系列冲床压力机机身为固定台式结…
订购热线:18306370829

JC21-40T开式固定台冲床
JC21-40T开式固定台压冲床广泛应用精密电子、通讯、电脑、家用电器、汽车零部件、马达定转子等小型精密零件的冲压加工。该系列冲床压力机机身为固定台式结构,采用转键离合器,具有单次和连续操作规范。使用带式制动器,滑块装有压塌式保险器,超载时保险器被压塌,从而保证整机不受损坏。配备自动送料装置可实现半自动化冲压作业。机床可选配紧急制动装置。

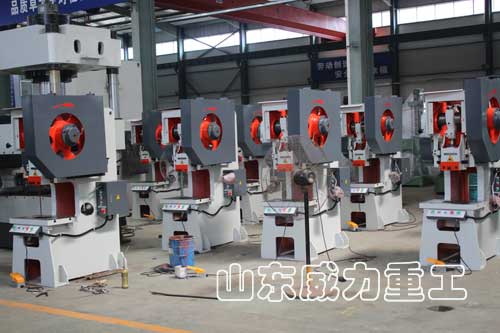

40吨开式固定台冲床
机床性能特点:
1、机身为固定台式结构,工作台在三个方向敞开,装、卸模具和操作都比较方便;
2、采用铸件机身,使用带式制动器;
3、加大喉口深度,使工作台离机身的一段距离加大,工作空间大,广泛用于大尺寸板料的加工;
4、采用钢性转键离合器,结构简单,操作维修方便,工作平稳;
5、滑块内设有压塌式过载保护装置,动作灵敏可靠,以保护冲床零件及模具安全;
6、通用性强,降低使用维护成本,可广泛用于冲孔、落料、弯曲、成型、浅拉伸等工艺,为机械化、自动化提供了良好的条件。
7、配置双手操作按钮,符合压力机国家安全标准。

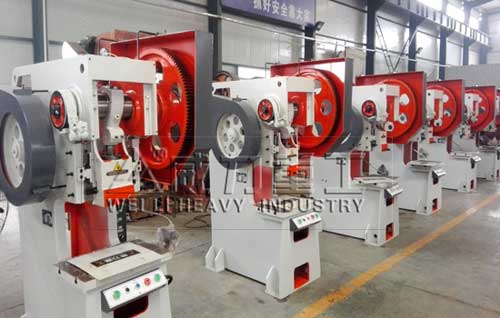

钢板焊接40吨固定台冲床
JC21-40T开式固定台冲床技术工艺说明:
1、机身采用钢板焊接机身,振动时效处理,消除内应力,不易变形;
2、曲轴材质45#铁锻打,精车调质处理;
3、机身轴瓦,连杆轴瓦用铜件;
4、工作键材质为40Cr锻打,淬火处理;
5、连杆材质为球墨铸铁,增加强度;
6、滑块为加大型。
JC21-40T开式固定台冲床主要技术参数;
序号 | 名称 | 单位 | 规格 | |
1 | 公称力 | 千牛 | 400 | |
2 | 公称力行程 | 6 | ||
3 | 滑块行程 | 毫米 | 80 | |
4 | 行程次数 | 次/分 | 50 | |
5 | 模柄孔尺寸 | 毫米 | 50 | |
毫米 | 70 | |||
6 | 很大装模高度 | 毫米 | 215 | |
7 | 装模高度调节量 | 毫米 | 60 | |
8 | 滑块中心至机身距离 | 毫米 | 210 | |
9 | 工作台尺寸 | 前后 | 毫米 | 410 |
左右 | 毫米 | 630 | ||
厚 | 毫米 | 65 | ||
10 | 电机功率 | 千瓦 | 4 | |
11 | 整机前后尺寸 | 毫米 | 1500 | |
12 | 整机左右尺寸 | 毫米 | 1100 | |
13 | 整机高度 | 毫米 | 2180 | |
14 | 整机重量(约) | 吨 | 2.3 |
注:随机附件:
1、脚踏开关1件
2、保险器1件
3、盘车杆1件
4、地脚螺栓6件
5、说明书1本
6、合格证1本(和说明书一起)
