机械冲床滑块闭合高度调整方法?



　　机械冲床的封闭高度也称冲床闭合高度,是指冲床曲柄在最低点时,滑块下表面与工作台上表面间的距离,这个高度可通过滑块上方的螺杆来调整,因而机械冲床的封闭高度分最大闭合高度,最小闭合高度两种,在模具设计和制造时,模具的闭合高度应在最大最小闭合高度之中.

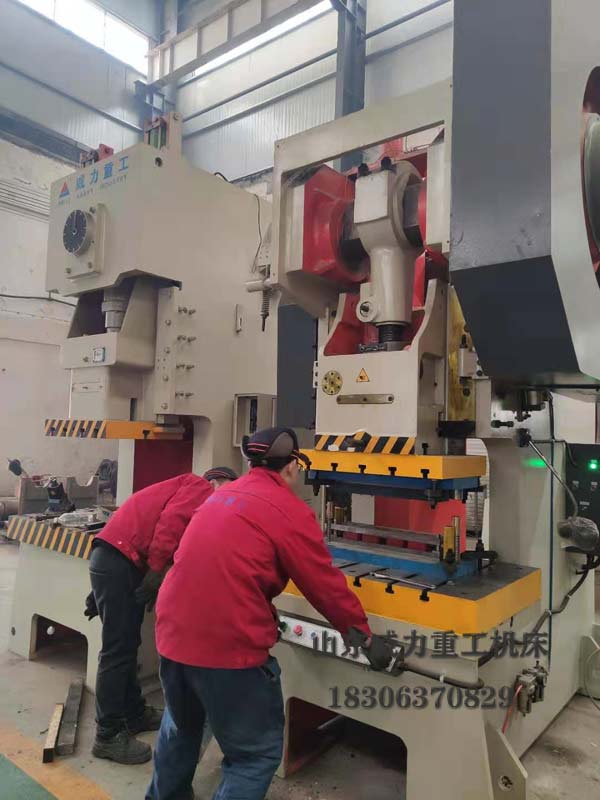

200吨机械冲床

　　在冲压生产过程当中，如果直接把机械冲床的闭合高度设置为模具的闭合高度的话，由于压力过大，冲床性能会降低或者闭合的机身会直接张开。一些用了很久的老设备，甚至会出现卡死。闭合力太大会使限位柱在模座上面产生压痕。因此需要适时的调整冲床滑块闭合高度。



　　1.把机械冲床的冷冲模的上模和下模合并，然后测量出模具的高度；把机械冲床的滑块调质下死点，测量滑块到冲床工作台面的距离，调节滑块的丝杠，使滑块到冲床工作台面的距离等于模具的高度即可。



　　2.将冲床滑块调整选择钮置于“ON”位置，然后依照上项所确定冲压高度若为太高时，则押下“滑块下降”按钮，注视“模高指示器”而调整至适当高度时，放开按钮即可。机械冲床高度若为太低时，则押下“滑块上升”按钮而调整之。但需要注意顶料装置是否遭到不正常撞击选择钮置于“OFF”再使用寸动操作，使滑块行至上死点位置。滑块调整电气回路通电时，连转操作回路为断电状态，连转操作回路通电时，滑块升降调整操作无效。
