气动冲床离合器结构图是怎样的？



　　气动冲床离合器有刚性离合器、气动干式摩擦离合器、气动湿式摩擦离合器及液压离合器等多种。不同种类的离合器其结构是不同的，山东威力重工气动冲床采用组合式气动摩擦离合器，结合平稳，动作灵敏。

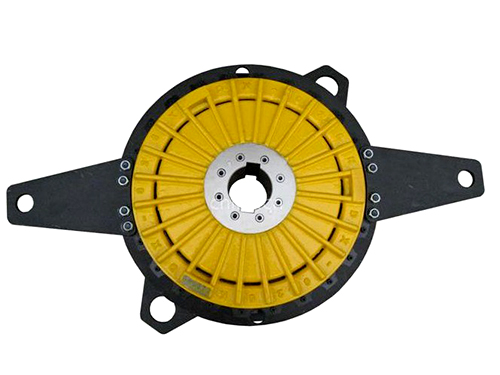

气动冲床摩擦离合器

　　气动冲床离合器构造包括：离合器主体、压盖、离合斜键、离合杠杆。在需高速高精度冲压时可采用气动冲床离合器来代替传统的分体式离合刹车器，气动离合器其特征在于安装板固接于冲床机身上，安装板的中间设置有一个纵载面为圆形的第一通孔，安装板的上、下两端分别设置有纵载面为圆形的第二通孔，安装板通过第二通孔安装在冲床机身上。

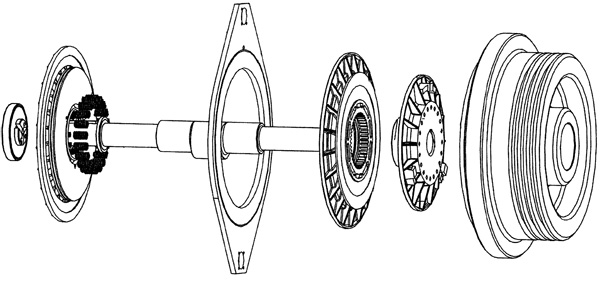

气动冲床摩擦离合器结构图

　　安装板的两侧分别设置有外压盖、外压板，外压盖与外压板之间设置有气腔，外压盖上设置有第三通孔与气腔相连通。



　　外压板的侧边还设置有内压板，内压板的一端设置有轴向突出部。



　　内压板套装在曲轴上，并且曲轴的外侧设置有凸键，内压板相应于凸键处设置有键槽。这样当内板沿着其自身轴线转动的时候，即可带着曲轴同步转动。



　　外压板套装在装在轴向突出部上，并且外压板可沿着曲轴的轴向移动，外压板上设置有内齿轮、轴向突出部上设置有外齿轮，内齿轮啮合在外齿轮上。由于外压板与轴向突出部通过齿轮相互啮合，这样就使轴向突出部和外压板同步转动。

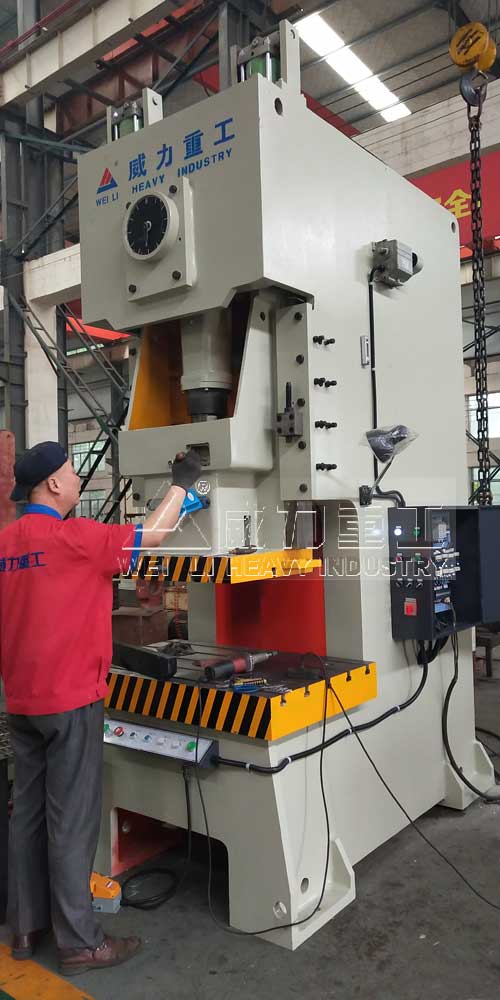

160吨高速气动冲床

　　外压板的右侧设置有磨擦片，磨擦片固接于飞轮上，飞轮由皮带在马达的带动下转动，安装板的端面上设置有第一磨擦面，外压板相应于第一磨擦面处设置有第二磨擦面。加工时，将第一磨擦面的粗糙度加工成0.03mm。第二磨擦面的粗糙度也加工成0.03mm。当然，如果采用高精度的机床加工，其表面粗糙度还可以适当降低。



　　内压板和外压板之间设置有弹性组件，为轴向弹簧，轴向弹簧间隔设置在内压板和外压板之间。



　　冲床离合器是气动冲床的重要组成部分，它安装于冲床传动飞轮与曲轴之间，离合器的作用不可忽视，这也就决定了它在日常使用过程中的检修必不可少，只有全面了解气动冲床离合器结构才能方便快捷的对其检修。
