浅析160吨冲床曲轴裂纹缘由
曲轴是冲床的主要旋转机件,装上连杆后,可承接连杆的上下(往复)运动变成循环(旋转)运动,其材料是由碳素结构钢或球墨铸铁制成的,有两个重要部位:主轴颈,连杆颈,(还有其他)。那么是什么原因让160吨冲床曲轴出现断裂的呢?

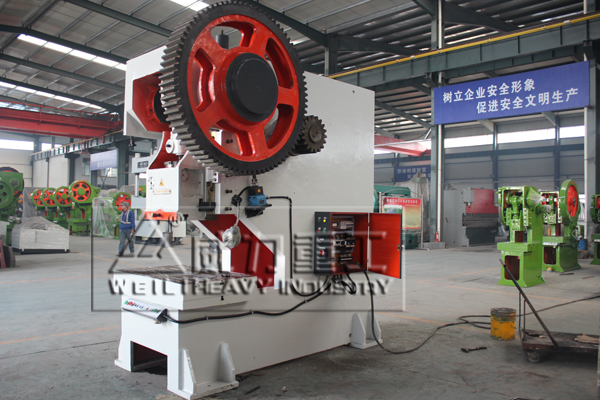

160吨深喉800冲床
160吨冲床出现裂纹症状描述:冲床运行转速约为54r/min,服役约半年后曲轴发生断裂。断裂发生在曲拐的轴颈处,该处直径为130mm。该断口表现较典型的疲劳断口形貌。即有三个区域:箭头所指的疲劳源区、呈现海滩波纹(贝纹)状的疲劳裂纹扩展区以及粗糙的瞬时最终破断区。
进一步分析可看到:160吨冲床疲劳源区与瞬时断裂区相对而且偏转一个角度,且均处于边缘,这些均表明为旋转弯曲疲劳断口。

再从断面与轴线的关系考察。断口的疲劳源区,一部分疲劳扩展区(约断口的3/5)均与轴线垂直,而另一部分扩展区以及瞬断区与轴线约成45°。这后一部分又表现出扭转疲劳断口形态,而且是正断型。
综合以上分析可知,160吨冲床曲轴是疲劳断裂,开始主要为旋转弯曲疲劳开裂,发展到后期表现出带扭转的复合疲劳断裂。
