125吨深喉冲床安装电子凸轮有何用意?
125吨深喉冲床安装电子凸轮有何用意?
凸轮开关就是控制让冲床停上死点位置的控制器开关。凸轮控制器主要用于125吨深喉冲床中控制小型绕线式转子异步电动机的启动、停止、调速、换向和制动,也适用于有相同其他电力拖动的场合,如卷扬机等。

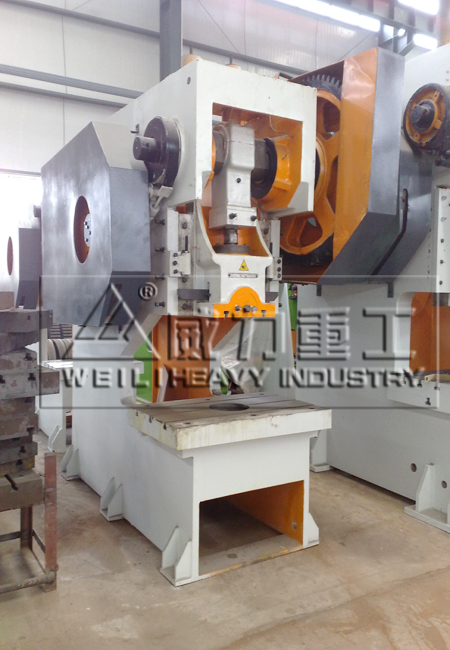

125吨深喉冲床图片
125吨深喉冲床凸轮控制器的转轴上套着很多(一般为12片)凸轮片,当手轮经转轴带动转位时,使触点断开或闭合。例如:当凸轮处于一个位置时(滚子在凸轮的凹槽中),触点是闭合的;当凸轮转位而使滚子处于凸缘时,触点就断开。由于这些凸轮片的形状不相同,因此触点额闭合规律也不相同,因而实现了不同的控制要求。
作为国内知名冲床生产厂家——山东威力重工,在125吨深喉冲床生产上采用了新型的安装与传动结构,电子凸轮座通过螺栓同定安装在机身上,凸轮驱动轴通过轴承同定安装在轴承座的上面,轴承座安装在电子凸轮座的上面,在凸轮驱动轴端电子凸轮座上固定安装滚针轴承座;电子凸轮的输入轴通过滚针轴承同定安装在滚针轴承座孔中,电子凸轮的侧面与同定滚针轴承座的对应侧面同定,电子凸轮的输入轴通过弹性钢丝软轴与凸轮驱动轴相连接,在凸轮驱动轴的左端,固定安装有大皮带轮,在曲轴的下端部分别同定安装上小皮带轮与输出盘,同步带安装于大皮带轮与小皮带轮的上面。
