160吨冲床主副键连接块怎么装?

文章出处:【山东威力重工】人气: 发表时间:2018-08-27 14:29【
  160吨冲床主副键连接块怎么装?

  冲床工作键是刚性离合器冲床的重要部件之一,其是将飞轮或齿轮的旋转运动通过工作键的离合传递给曲轴进行上下往复运动。在每次离合和脱开时工作健均受到冲击,承受负荷。下面介绍160吨冲床主副键连接块的安装方法。

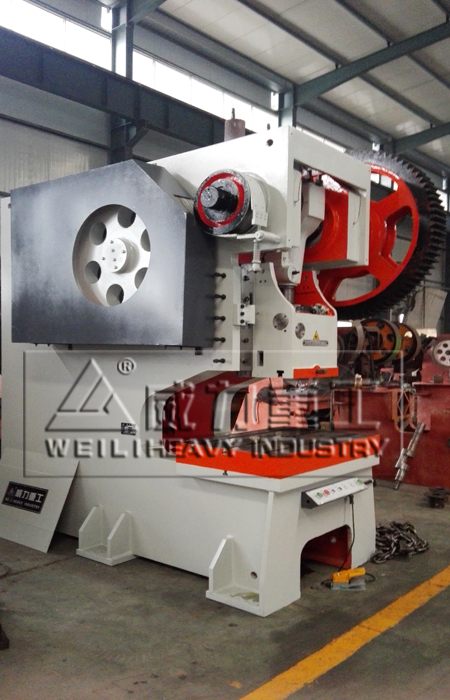

160吨冲床
JB21S-160T冲床

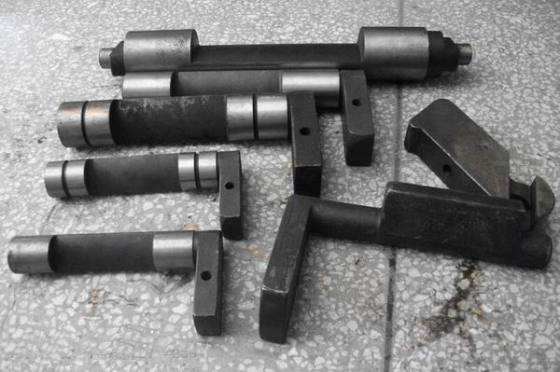

冲床工作键
冲床工作键
  一般来说,160吨冲床应该先装工作键,再装键尾,就是先装那个一部分是半圆的那个。冲床两个转键分为主健柄和辅健柄,这两个在工作状态时会同时进行中套的梅花槽内的,主键柄在外力拉簧拉动进入中套的第一槽内,通过端面的连杆带动辅键柄进入中套的另一槽内。两都状态呈“V”形或“一”形,可以在装好后用手搬动主键柄进行模拟动作,确保动作的协调、可靠,否则会打坏辅键的。

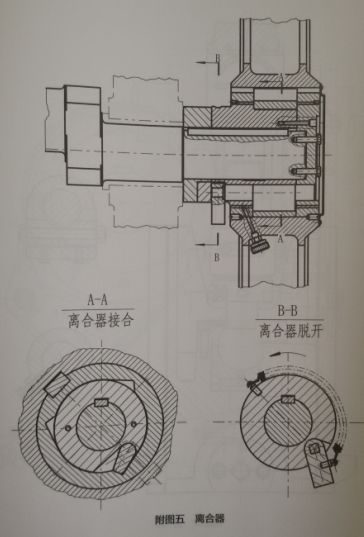

冲床工作键工作原理
冲床工作键工作原理
  当160吨冲床操纵器座上的凸轮挡块转动时,键尾失去阻力,在拉簧作用下将键尾向逆时针方向转动一个角度,使转键进行入中套的工作槽内,齿轮旋转的动力就通过转键传递给曲轴。当挡块复位,将键尾向右拨动一个角度,使转键脱开中套工作槽,曲轴失去动力停止。
