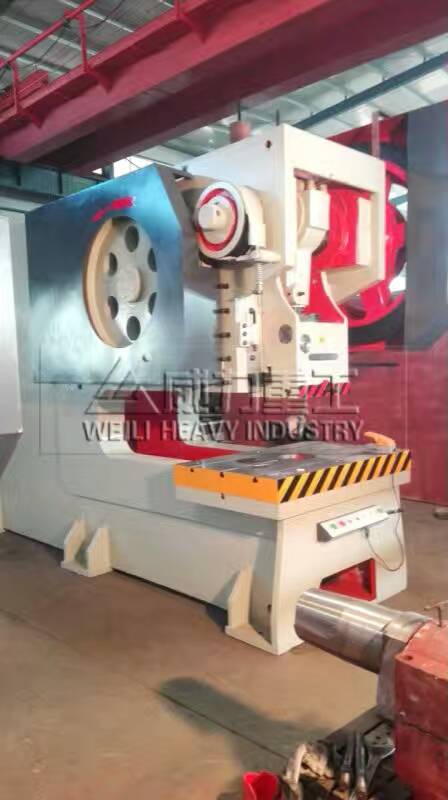

200吨喉深1300mm冲床滑块调整故障解决办法



　　滑块是200吨喉深1300mm冲床工作机构的核心组成元件，其主要作用是将冲床连杆的摆动力转化为上下往复运动的动力，为安装在其底面的上模提供初步导向（精确导向还要靠模具上的导柱套、导锁、导板等保证）与冲压作用力，使冲压材料在冲压作用力下形成冲压成品，其直接影响着冲床的运动精度和工作精度。冲压不同的工件需要对滑块进行调整，然而调整冲床滑块时会遇到调整过紧或者无法调整的故障，下面介绍解决办法。

问题	冲床滑块调整异常表现	解决方法
1	马达运转停止故障	检查滑块调整积热电驿是否有跳脱。是，将积热电驿复归。
2	调整杆过紧	检查平衡器压力是否过高。是，将压力调整适当。
3	模高指示器电线断路	检查滑块调整是否只能上升或只能下降。是，上限或下限其中电线断线，将断线连接。
4	冲床马达接线松脱/短路	接线不良可能造成马达烧毁及接触器熔接。
5	切换开关损坏	如接触不良，将螺丝锁紧即可。 损坏须更新。
6	电磁阀接头断线	将接头重新接线即可。
7	剎车马达Lining破裂	更换剎车马达来令片。
8	操作台按钮线路断掉	将按钮线路重新接线即可。
9	蜗轮、杆磨损严重	须拆卸更换新品。
10	冲床滑块固锁汽缸链卡住	拆卸检查有无异物。有，将异物清除。
11	平衡器压力过高	参照压力曲线图，试调整压力找出平衡点。
12	上下限检知异常	检查上下限设定值是否正确。是，可能上下限开关损坏或线路断线。

　　200吨喉深1300mm冲床滑块调整时的特别注意：



　　1、平衡器压力调整于平衡点压力。



　　2、以手动或电动调整方式，使冲床滑块调整锯牙转动。



　　3、使滑块运转在上限及下限间，观察是否能转动，且易于操作无过紧之现象。
