山东威力重工定做锚杆托盘冲压模具



　　锚杆托盘是矿企常用支护产品，本产品成型需要借助压力机（冲床/液压机均可）和锚杆盘成型模具共同完成，山东威力重工机床有限公司按需定做各种规格锚杆托盘压力机和冲压模具，一站式采购，高效快捷。

锚杆托盘冲压模具

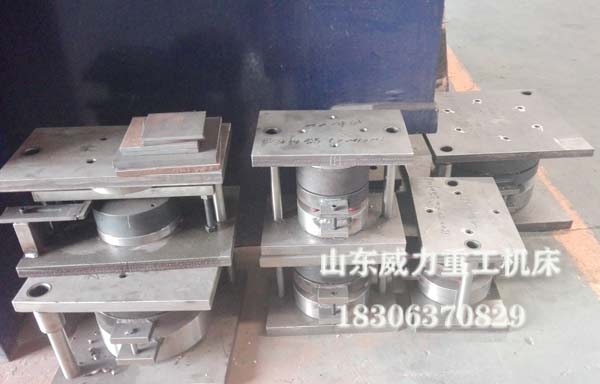

　　锚杆托盘冲压模具有冷压成型和热压成型之分，常规锚杆盘用冷压成型模具即可，高强度锚杆盘需要热压成型。以下是锚杆盘冲压模具实物图。



　　一种锚杆托盘加工用复合模具，其特征是由 上模和下模组成，上模包括上模底板、装于上模底板上端面中心位置的上模模柄，与上模 底板下端面结合的冲头固定底板、嵌装在冲头固定底板上的冲头和位于冲头固定底板下端 面的压型凹模；上模底板、冲头固定底板和压型凹模固定连接在一起组成上模；下模包括 下模底板，装在下模底板上的弹性退料模，下模模柄和装于弹性退料上的托盘定位退料板。

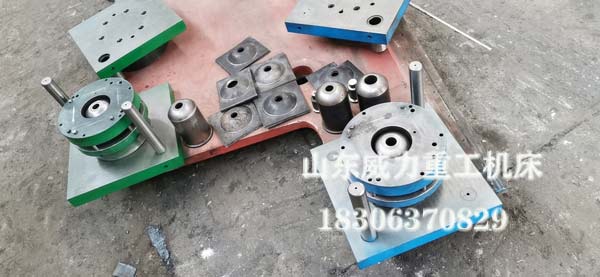

锚杆盘模具

　　锚杆托盘加工过程是首先将剪好的坯料放于冲床内，通过模具对坯料施压。在托盘成型的过程中，首先是上模的凹边缘对钢板施加作用力，下模 柄凸边缘对钢板施加反作用力，当下行至规定位置时，冲头接触钢板，在冲头和模柄的共 同作用下，冲出需要的孔，同时压型到预定位置，使得成型冲眼一次完成。
