200吨冲床连杆断裂的原因及修复方法？



　　连杆是200吨冲床关键组成部件，目前，冲床连杆机构由下连杆和锯牙组成，下连杆中空，在中空的内壁上设置有螺纹，锯牙为一头带有球体的圆柱形杆状，在直杆的外壁上设置于下连杆中空内壁的螺纹吻合的螺纹，锯牙通过螺纹连接容置于下连杆中空内腔，通过旋转锯牙可以调节锯牙的伸入距离，从而调节连杆长度，但是螺纹连接的锯牙与下连接杆直接存在间隙(螺纹之间存在间隙，在加工螺纹时存在加工误差，两螺纹连接件之间必定存在间隙)，因此，在工作时连杆长度存在一定误差，进而影响加工产品进度；同时，200吨冲床工作时，连接机构经常受到高压冲击，将锯牙与下连杆直接螺纹连接，一旦螺纹损坏，锯牙卡死在下连杆内无法拧出，只能将下连杆拆下将之锯断，锯断的下连杆随之报废，从而导致维修费钱、费时、费力。

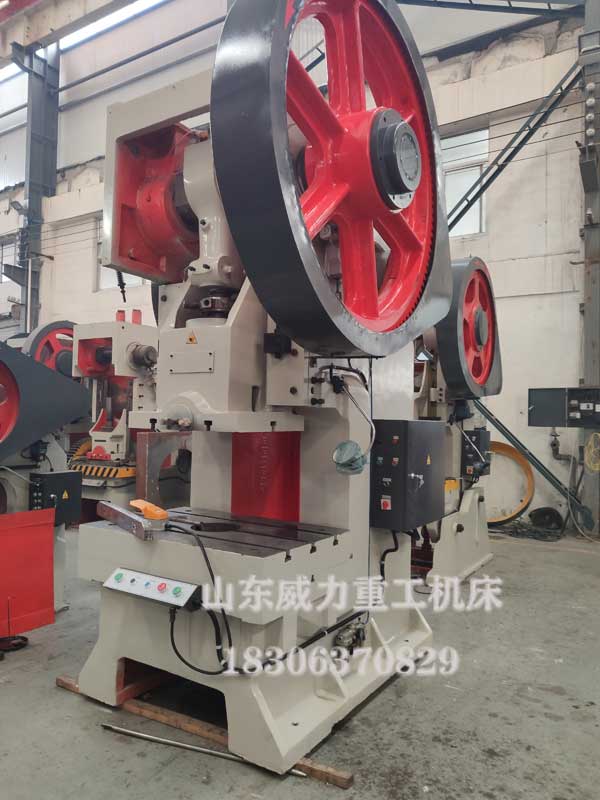

200吨冲床车间实物图

　　200吨冲床连杆体与钢制球杆为45°锯齿形螺纹连接,两锁紧块在螺栓压紧下锁住球杆。该结构锁紧块稍有松动,连杆与连杆体之间内外螺纹就会产生间隙,工作时使螺纹间强烈撞击。由于连杆是铸铁件,长期撞击内螺纹会逐段断裂,严重时以致内螺纹整圈剥落无法工作。



　　受损的连杆轻者可以修复，重则直接报废，直接换新即可，200吨冲床连杆断裂处理方法：



　　1、曲轴轴承发热轴套刮的不好，润滑不良重新刮研铜瓦，检查润滑情况。



　　2、从轴承里流出的油里有铜屑缺乏润滑油，润滑油不清洁检查润滑情况，拆开轴承进行清洗

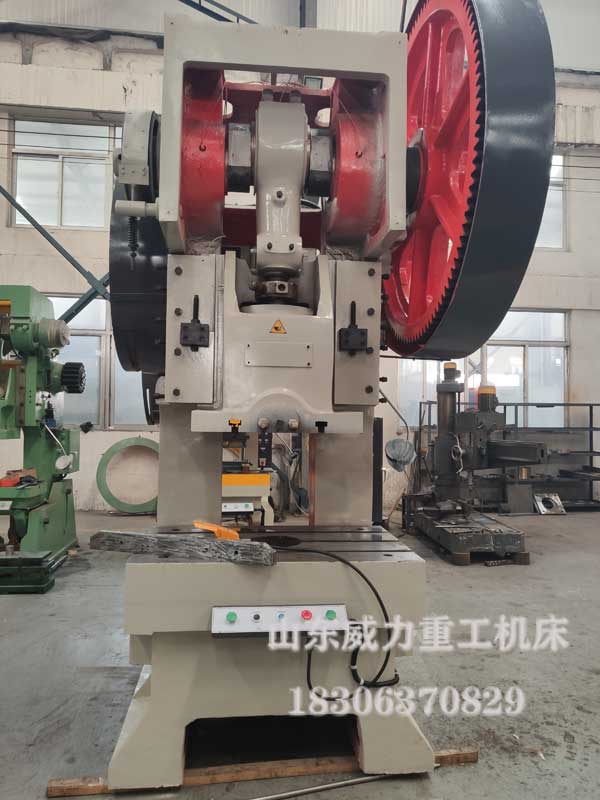

200吨铸造机身冲床

　　3、导轨烧灼导轨间隙过小、润滑不良、接触不良重新研刮导轨、调整间隙、注意润滑



　　4、操作时离合器不结合或结合后脱不开回转健用弹簧失去弹性键配合过紧更换弹簧、研刮键的结合间隙



　　5、离合器脱开时滑块不能停在上死点位置制动带拉力不够、制动带过度磨损、制动轮上有油打滑调整制动弹簧张力、更换制动器、用煤油洗净制动带及轮周



　　以上就是关于200吨冲床连杆的常见故障机解决方法，希望对大家能有所帮助。
