160吨气动冲床需要多大的气压？



　　气动冲床冲压原理是利用压缩机产生的高压气体，通过管道将压缩气体输送至电磁阀，通过脚踏开关来控制电磁阀的动作来控制气缸的工作和返回，从而达到冲孔的目的。那么160吨气动冲床正常冲压生产需要多大的气压？

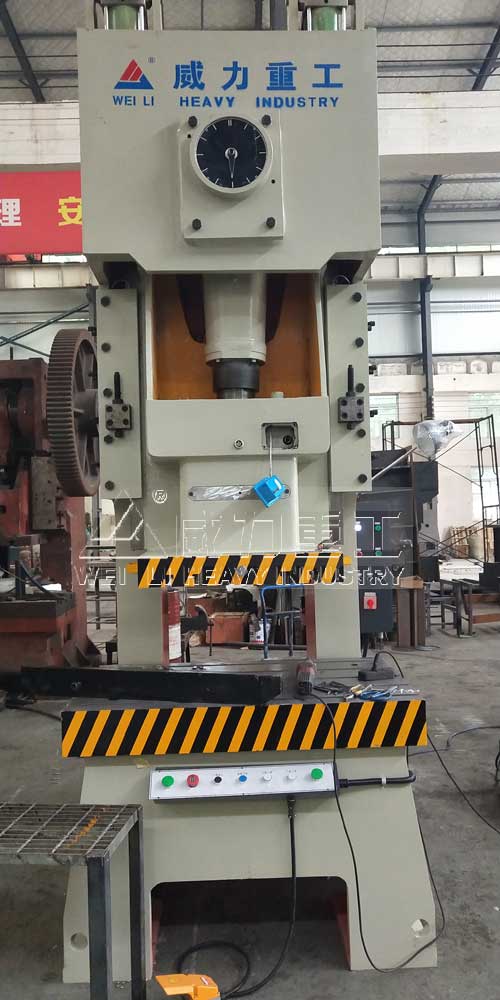

160吨气动冲床图片

　　据山东威力重工冲床厂家介绍说，160吨气动冲床有个气压检知开关，它是设定气压的下限，和上限，目的是为了保护离合器安全工作，一般工作气压在5公斤左右。



　　气动冲床所用的气动增压缸是利用是利用气源压力（P1）推动气缸里的大面积活塞（A1），推力(F)从大面积活塞传递到小面积的增压杆，推力(F)大小保持不变。再由小面积的增压杆(A2)推动另一端的液压油，液压油受力后推动油缸里的小面积活塞（A3）带到前轴冲压工件，从而达到输入低气压力产生高压出力的增压目的。

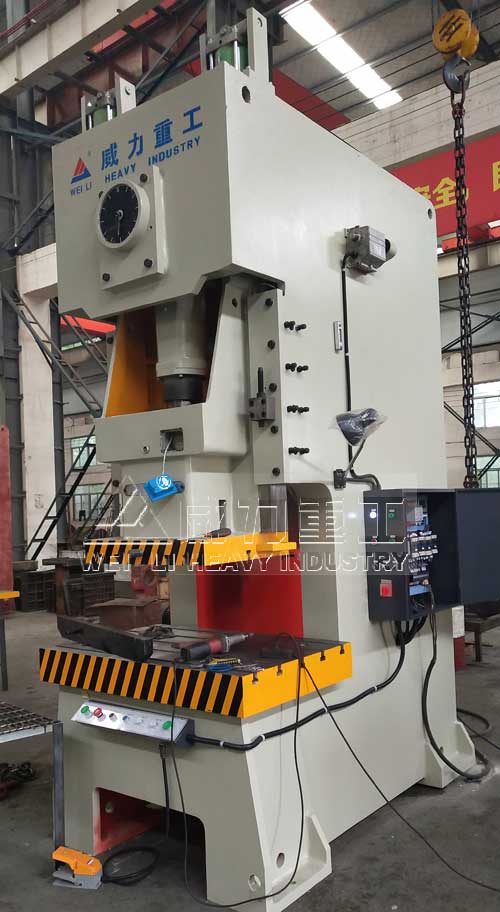

160吨气动冲床车间现货图

　　气动冲床压力的计算公式=增压比×气源压力×油缸活塞面积=气缸活塞面积÷增压杆面积×气源压力×油缸活塞面积=(A1÷A2)×P1×A3=气缸半径×气缸半径÷增压杆半径÷增压杆半径×输入气源压力（P1）×3.14×油缸半径×油缸半径。



　　举例说明：气动冲床使用的是玖容63mm缸径的JRA标准型气动增压缸为例，油缸63mm，气缸63mm，增压杆22.4。当气源压力为0.6map（6kg）时，那么：气动冲床压力的计算公式=6.3^2*6.3^2*6*0.785/2.24^2=1478.72kg=1.5吨,通过公式计算出来压力大小为理论值，实际上气动增压缸产品1吨压力在实际上也有1.5吨压力左右，会留有足够余量。



　　注：在气动冲床压力实际计算中，气动增压缸的气缸活塞面积、增压杆面积是不会在参数表里表示出来的，具体参数可以咨询气动冲床生产厂家。
