160吨深喉冲床机身受力分析

文章出处:【山东威力重工】人气: 发表时间:2018-07-25 17:25【
  160吨深喉冲床机身受力分析

  机身又被称为机架,是160吨深喉冲床的基础组成部件,冲床其它电器、机械、传动组件都装配在冲床机身上,最后搭配上模具实现冲压加工生产。

  160吨深喉冲床机身分为上、中、下三段,顶部放置主马达,上段部分主要装配传动装置,中间部分装配有导轨及打料调节螺栓,下段部分安装有工作垫板及工作台。冲床的机身有C型(又称开式)和龙门型(又被成为闭式)两种,实际冲压生产时,冲床在滑块上下往复运动时,会产生很大的变形力,这种变现力全部都要由冲床机身来承受,而变形量的大小直接影响着冲压精度,为此对冲床机身的变形量了解什么重要,山东威力重工在此详解一下160吨深喉冲床机身两者的变形情况:

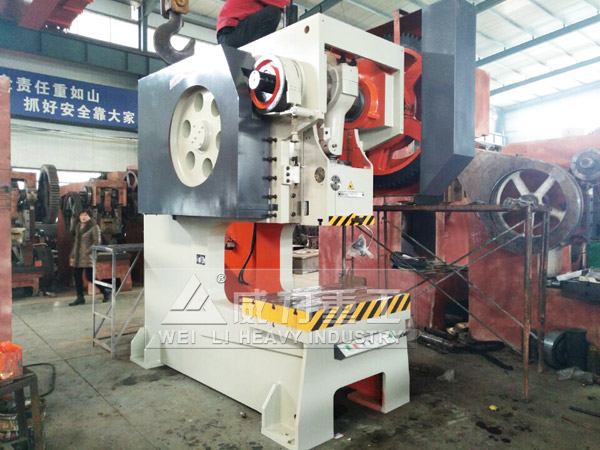

160吨深喉900冲床
160吨深喉冲床喉口深度900mm
  160吨深喉冲床机身由于左、右、前方三方敞开,是一种悬臂式结构,虽造价成本低、上下模具简便,但相比龙门型冲床机身而言刚性较差。实际使用C型冲床时,会有两个方面的弹性变形产生(即冲床闭合高度方向产生改变的垂直变形与使滑块运动方向产生倾斜的角变形),这种角变形会使冲床模具的上模与下模倾斜一定角度,造成上、下模具之间的间隙不均匀,加工生产时模具刃口会出现不均匀磨损,并产生水平方向的侧压力,加速模具的磨损甚至折断,因而降低了冲床模具的使用寿命,并直接造成冲压成品的精度下降,严重时甚至会造成冲压制品出现厚度不均匀的现象,造成极大的生产损失,因此C型机身多用于小吨位冲床上。

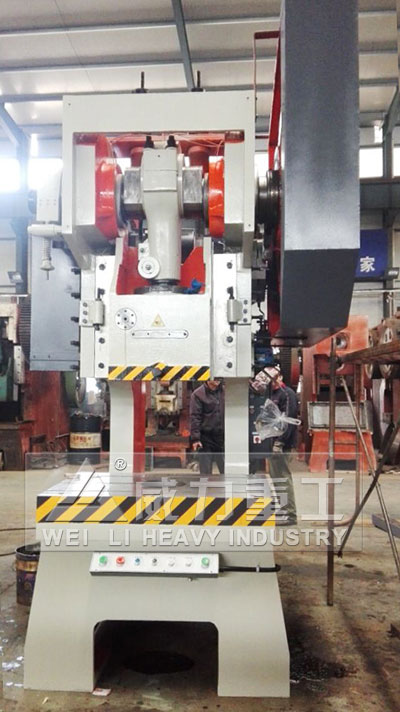

160吨深喉冲床图片
  龙门型冲床的机身结构是O型,无开放面,相比C型机身造价成本要高不少,但其整体刚性要好很多。实际使用龙门型冲床时,机身产生的弹性变形只有垂直变形,几乎完全没有角变形,故稳定性好,对模具寿命的影响极小。因此,龙门型冲床更适用于大吨位、精密加工。

  客户实际选购160吨深喉冲床时,需从确保冲压工艺需求、制件精度需求及模具使用寿命出发,来选择冲床的开口方向及吨位。
