63吨深喉冲床喉口深度800mm

产品分类: 63吨深喉冲床喉口深度800mm
63吨深喉冲床喉口深度800mm 63吨深喉冲床喉口深度800mm型号JB21S-63T采用C型开式机身,方便装模与较大尺寸材料的加工。冲床曲轴横放,维修方便。刚性离合器,结构简单。压塌式保险器…
订购热线:18306370829
在线咨询
  63吨深喉冲床喉口深度800mm

  63吨深喉冲床喉口深度800mm型号JB21S-63T,采用C型开式机身,方便装模与较大尺寸材料的加工。冲床曲轴横放,维修方便。刚性离合器,结构简单。压塌式保险器,超载时可使整机不受损。带式制动器,调整方便。较大喉口深度,适应于大尺寸板材的冷加工。

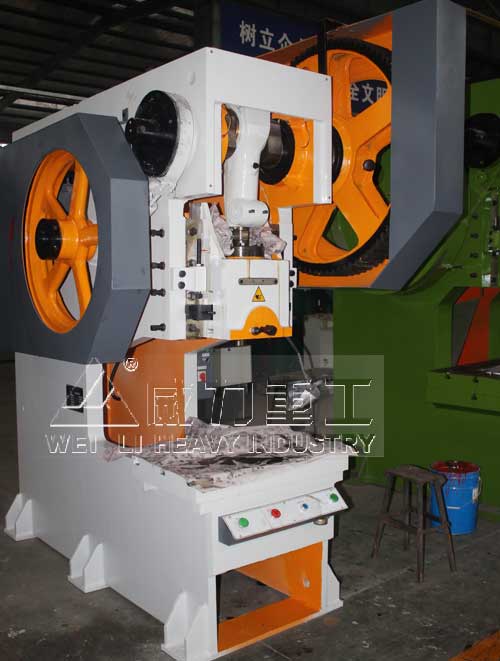

63吨深喉冲床喉口深度800
63吨深喉冲床喉口深度800

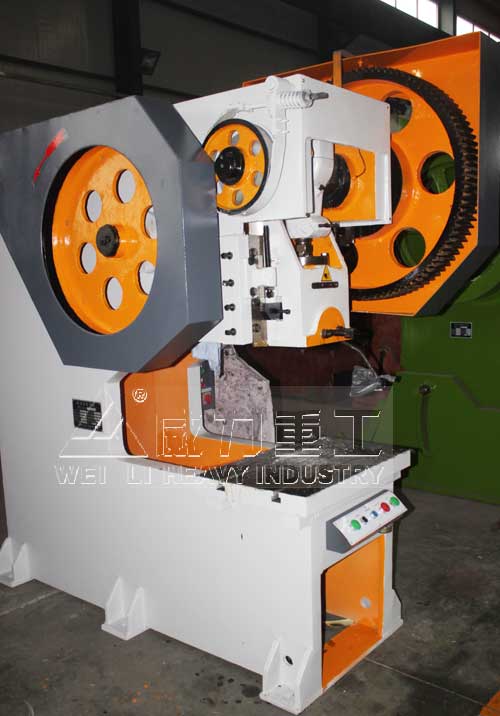

63吨深喉冲床车间实物图
63吨深喉冲床车间实物图

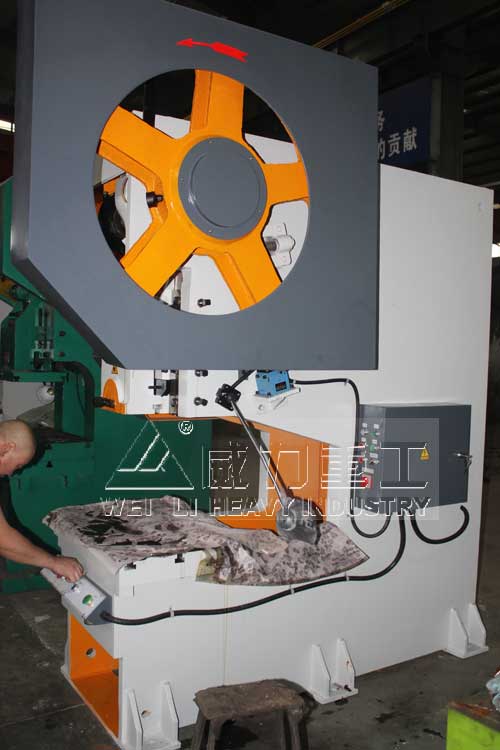

63吨深喉冲床侧视图
63吨深喉冲床侧视图
  63吨深喉冲床主要组成部件:

  1、床身部分:床身与工作台铸成一体的铸铁件。

  2、滑块:在滑块中,与调节螺杆球头接触的球碗下面有压踏式保险器,保证了在超载时不会损坏压路机,打开正面的方盖,可以换保险器。

  3、离合器:压力机不进行改造时,操纵器的凸轮推挡着转键的尾部,使其改造部分的月牙形弧完全陷入曲轴半圆槽内。此时,曲轴空转,滑块停于上死点;压力机工作时,操纵器的凸轮转过一个角度,让开转键尾部,有弹簧作用,装进转动45度,工作部分背部进入中套三个圆槽中的任意一个,离合器处于结合位置,飞轮带动曲轴转动,滑块作上下运动。

  4、制动带:曲轴左端装有一个偏心式制动带,当离合器脱开,客服滑块往复运动的惯性,保证曲轴停在上死点。

  5、操纵器:操纵器时控制离合器结合于分离的结构。转换操纵器拉杆的连接位置,可获得单词行程和连续行程两种动作。

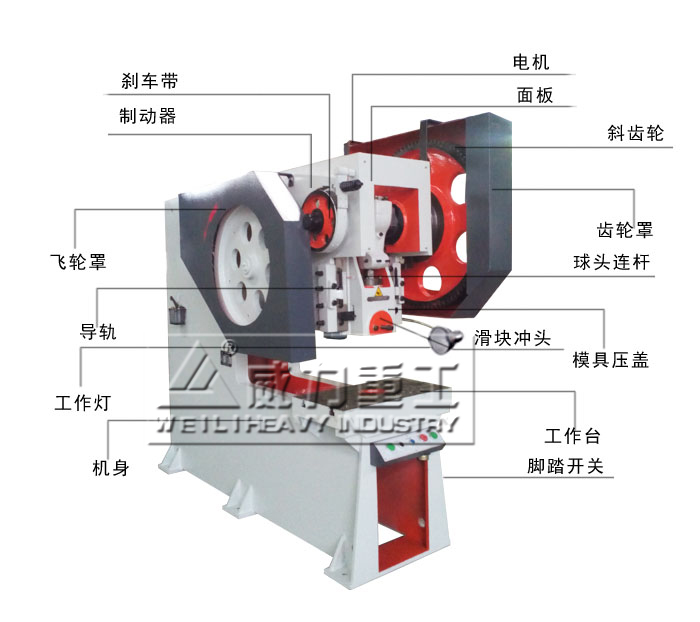

63吨深喉冲床结构组成部件
63吨深喉冲床结构组成部件
  JB21S-63吨钢板深喉冲床性能特点:

  1、适合于落料、冲孔、成形、弯曲、浅拉伸等多种冲压工艺的实现。

  2、广泛应用于电器、仪器、车辆、机械、农机、五金等工业领域。

  3、带式制动器,调整方便。

  4、较大喉口深度,方便装模与较大尺寸材料的加工。

  5、曲轴横放,钢性离合器,结构简单,通用性好,维修与操作方便。

  6、压塌式保险器,载时可使机身不受损坏。

  JB21S-63T深喉冲床主要技术参数:

名称

单位

规格

公称力

千牛

630

公称力行程

毫米

5

滑块行程

毫米

120

行程次数

次/分

50

模柄孔尺寸

毫米

50

毫米

70

很大装模高度

毫米

360

装模高度调节量

毫米

80

滑块中心至机身距离

毫米

800

工作台尺寸

前后

毫米

500

左右

毫米

800

毫米

90

电机功率

千瓦

5.5

整机前后尺寸

毫米

2210

整机左右尺寸

毫米

1350

整机高度

毫米

2650

整机重量

5.5
